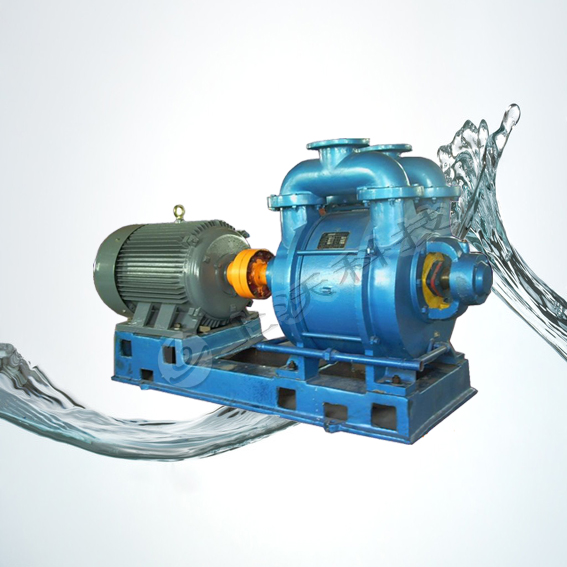

2SK型兩級水環真空泵

產品說明
　　 2SK系列兩級水環真空泵及2SK-P1系列兩級水環真空泵-大氣噴射泵機組是根據行業標準JB/T7255-94《水環式真空泵和水環壓縮機》之規定發展的真空泵及真空機組，具有真空度高，在高真空區間抽速大以及結構緊湊、裝拆方便等特點。
機組是由2SK水環真空泵和一級大氣噴射泵組成，用戶根據需要可單獨使用兩級水環真空泵。
2SK水環真空泵或機組是用來抽吸空氣或其它不溶于水、不含固體顆粒、無腐蝕性的氣體，以便在密閉容器內形成一定的真空度，是適宜輕紡、食品、冶金、化工等工業部門用于真空蒸發、真空濃縮、真空回潮、真空干燥、真空冶煉等工藝過程。

型號說明

工作原理
　　 2SK水環真空泵工作原理如圖一所示，葉輪（5）偏心地裝在泵體（3）內，當葉輪旋轉時，水受離心力的作用向四周甩出，在2SK水環真空泵體內壁與葉輪之間形成旋轉水環（6）。水環上部?jì)缺砻媾c葉輪輪轂相接觸，當葉輪沿順時針?lè )较蜣D動時，在前半轉的過程中，水環內表面逐漸與輪轂脫離，相鄰兩葉片之間所形成的空腔逐漸增大，被抽氣體通過泵進氣管（4），經月牙形吸氣孔（7）不斷被吸入空腔內；后半轉的過程中，水環內表面逐漸與輪轂接近，兩相鄰葉片之間空腔逐漸縮小，氣體被壓縮，因而壓力不斷增加，當壓力增加到大于外界壓力時，氣體被排出，從而不斷地抽走密封容器的氣體，使其形成一定的真空。
2SK水環真空泵工作原理圖標示

1.排氣管 2.出氣孔 3.泵體 4.進氣管 5.葉輪 6.水環 7.吸氣孔

大氣噴射真空泵是一種射流泵，其工作原理簡述如下：由于2SK水環真空泵的作用，被抽容器形成一定的予真空，當接近該泵的極限真空時，接通大氣泵，此時，外界大氣（或有壓力氣體）與進氣管的壓力差很大，在此壓差的作用下，大氣（或有氣體）急劇被抽進吸入管道，經過大氣泵的噴嘴，氣流速度進一步增加，因而壓力迅速降低，以致形成噴嘴內較高真空（顯然高于泵的極限真空），繼續將被抽系統的氣體吸入泵內。

結構說明

1、后軸承壓蓋 2、軸 3、軸承架 4、前后端蓋 5、短泵體 6、中間壁（B） 7、中間壁（A） 8、拉緊螺栓 9、長泵體 10、連通管 11、調整墊 12、油杯 13、前軸承壓蓋 14、填料壓蓋 15、后蓋園盤 16、短葉輪 17、長葉輪 18、泵聯軸器 19、電機聯軸器 20、軸套 21、進水孔 22、前蓋園盤

圖二 抽氣量1.5m3/min（2SK—1.5）以上兩級水環泵結構圖

　　抽氣量1.5m3/min以上2SK水環真空泵的結構如圖二所示，長短兩葉輪17和16用鍵固定在軸2上，兩葉輪中間用軸套20定位，并用園螺母鎖緊，這就構成了整個轉子部分，并且偏心地安裝在泵體內，支承在兩個單列向心球軸承上，轉予部分用聯軸器18與電機軸相聯，使之與電機一起以同樣轉速轉動，長葉輪17、長泵體9和吸入部分組成高真空級，短泵體5、短葉輪16和排出部分組成低真空級，高真空級的排氣口和低真空級的吸入口用連通管聯接（2SK-1.5無此連通管）成為雙級串聯，兩級之間用中間壁（A）7和中間壁（B）6隔開，中間壁（A）上有排氣孔，中間壁（B）上有吸氣口。

1.后蓋2.油杯3.軸承擋圈4.軸承壓蓋子5.填料壓蓋6.軸承架7.排氣圓盤8.短葉輪9.短泵體10.長泵體11.長葉輪12.吸氣圓盤13.前蓋14.進水孔15.底盤16.加長軸電機

圖三 2SK-0.4、 2SK-0.8兩級水環真空泵結構圖

　　2SK-0.4、2SK-0.8兩級水環真空泵結構如圖三所示，其高低真空級結構與圖二所示泵基本相同（無連通管）。采用特制加長軸電機，長、短葉輪用鍵固定于軸上，但可做軸向浮動，偏心地置于長短泵體內。
2SK水環真空泵兩端的密封采用油浸石棉盤根或機械密封。
高真空級的一端有進水孔，補充水由此進入高真空級的長泵體內，低真空級的補充水是由高真空級排出的。（2SK-12、2SK-20、　　2SK-30低真空級的補充水也從供水管供入一部分，但要通過閥來調節其量的大?。?。高、低真空級是由拉緊螺栓而牢固地連接在一起。
大氣噴射泵是由進氣管、噴嘴、大氣閥體和擴壓器組成。

性能指標及技術規范
2SK系列兩級水環真空泵及2SK-P1系列兩級水環真空泵-大氣噴射泵真空機組技術規范見表一和表二。
表一、2SK系列兩級水環真空泵技術規格

型號	抽氣量m3/min		極限壓力 MPa (mmHg)	電機功率 KW	轉速 (轉/分) r.p.m	供水量 (升/分) L/min	吸排氣 口徑
	大氣量	吸入壓力為-0.093MPa時,不小于
2SK-0.4	0.4	0.25	-0.096(-725)	2.2	2840	3～5	G1"
2SK-0.8	0.8	0.5	-0.096(-725)	3	2880	5～8	G1"
2SK-1.5	1.5	0.9	-0.096(-725)	4	1440	10～15	φ40
2SK-3	3	2	-0.097(-730)	7.5	1440	15～20	φ40
2SK-6	6	4	-0.098(-735)	15	1450	25～35	φ70
2SK-12	12	8	-0.098(-735)	22	970	40～50	φ100
2SK-20	20	14	-0.098(-735)	55	740	60～80	φ125
2SK-30	30	20	-0.098(-735)	75	740	70～90	φ125

　　表二、2SK-P1系列兩級水環泵-大氣噴射泵機組技術規格

型號	抽氣量m3/min			極限壓力MPa(mmHg)	功率KW	轉速r.p.m	供水量L/min
	吸氣壓力-0.093MPa(-700mmHg)時	吸入壓力-0.097MPa(-730mmHg)時	吸入壓力-0.099MPa(-750mmHg)時
2SK-0.4P1	0.28	0.24	0.2	-0.099(-750)	2.2	2840	3～5
2SK-0.8P1	0.56	0.48	0.4	-0.099(-750)	3	2880	5～8
2SK-1.5P1	1.05	0.9	0.75	-0.099(-750)	4	1440	10～15
2SK-3P1	2.1	1.8	1.5	-0.099(-750)	7.5	1440	15～20
2SK-6P1	4.2	3.6	3	-0.099(-750)	15	1450	25～35
2SK-12P1	8.4	7.2	6	-0.099(-750)	22	970	40～50
2SK-20P1	14	12	10	-0.099(-750)	55	740	60～80
2SK-30P1	21	18	15	-0.099(-750)	75	740	70～90

注：1、表中所列性能指標指下列規定條件下的性能指標：
①大氣壓力0.1013Mpa(760mmHg) ②進水溫度15℃ ③吸入空氣溫度20℃ ④空氣相對濕度70%。
2、2SK水環真空泵供水量為吸入壓力-0.05Mpa(-400mmHg)時的數值，極限真空時可大于此值。
3、2SK水環真空泵性能允差±10%。
