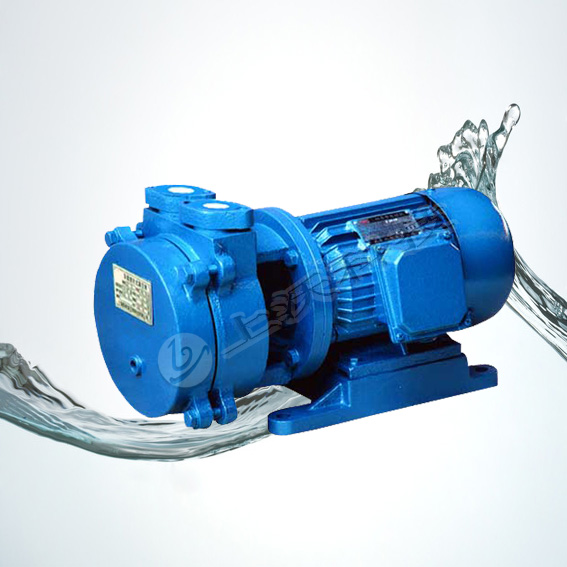

        SK懸臂式水環真空泵

        簡要描述：SK懸臂式水環真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水環泵是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空。吸入氣體中允許含有少量液體。

        • 產品型號：SK型
        • 產品產地：上海
        • 更新時間：2012-05-03
        • 訪  問  量：3069
        • 產品簡介

        用途及使用范圍：
        SK懸臂式水環真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水環泵是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空。吸入氣體中允許含有少量液體。
        SK懸臂式水環式真空泵用于機械、石油、化工、制藥、食品、陶瓷印染、冶金等行業，還適合作大型水泵引水用。
        由于在工作過程中，氣體的壓縮是等溫的，在抽吸具有腐蝕性、易燃、易爆的氣體時，不易發生危險。
        工作原理：

        SK懸臂式真空泵

        SK懸臂式水環真空泵為懸臂式結構，如圖一所示、葉輪（1）偏心的裝在泵體（2）內，因此當葉輪旋轉時，水受離心力的作用，在泵壁上形成一旋轉水環（3），水環上部與輪轂相切，沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪離，因此在葉輪片間形成空間并逐漸擴大，這樣就從吸氣口吸入氣體，在后半轉的過程中，水環內表面逐漸與輪轂靠近，葉片間的空間體積逐漸減小，葉片間的氣體被壓縮而排出。
        SK懸臂式水環真空泵如此，葉輪每旋轉一周，葉片間的空間積就改變一次，每個葉片間的水便活塞一樣往復一次，SK懸臂式水環真空泵就連續不斷的抽吸氣體。
        由于在工作中，水會(huì )發熱，同時一部分水和氣體一塊排起，所以泵在工作中，必須不斷的供給冷水，以冷卻和補充泵內消耗的水。
        當SK懸臂式水環真空泵排出的氣體是廢氣時，在排氣端可接一水箱，廢氣和帶出的一部分水排入水箱后，氣體再由水箱的排氣管排出，而水就落入水箱的底部經回水管再回到泵內使用。如果水循環時間長了水便發熱，這時再從水箱供水處供給一定能量的冷水。
        技術數據：
        型號

        大氣量

        M3/MIN


        真空度450MMHG

        時氣量M3/MIN

        		 極限真空
        MMHG        		 轉速
        R.P.M        		 電機功率
        KW        		 水耗量
        L/MIN
        SK-0.4 0.4 0.36 700 2860 1.5 4-8
        SK-0.8 0.8 0.75 700 2860 2.2 5-10
        SK-1.0 1.0 1.0 700 2860 3.0 6-8
        SK-1.5B 1.5 1.35 700 2860 4.0 8-12

        注：SK懸臂式水環真空泵表中列數據在下列條件下得出：
        1、大氣壓力0.1013Mpa(760mmHg)
        2、進水溫度15℃
        3、吸入空氣溫度20℃
        4、空氣相對濕度70%
        5、性能允許偏差±10%
        性能曲線：
        SK懸臂式水環真空泵的性能曲線

        結構說明：

        SK型懸臂式水環真空泵的結構說明



        SK型懸臂式水環真空泵的結構如圖二所示：主要是由泵蓋、葉輪、泵體組成，泵體上部有進排氣口法蘭，軸偏心裝在泵體內，葉輪用平鍵固定于軸上，葉輪與泵蓋及圓盤間的間隙，用泵體和圓盤之間間的墊子來調整，此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。
        填料裝在泵體內，密封水經泵體上的針孔流入填料中，葉輪形成水環所需的補充水經由泵體上的彎頭供給，它可與自來水或汽水分離器聯在一起，供給循環水。
        在圓盤上排氣孔下面有幾行圓孔，用橡皮球閥關閉，這些孔的作用是當葉片間氣體壓力達到排氣力時，在排氣口之前就將氣體自動放出，因此減少因氣體壓力過大而消耗功率。

        安裝說明：

        SK型懸臂式水環真空泵的汽水分離器及安裝說明
