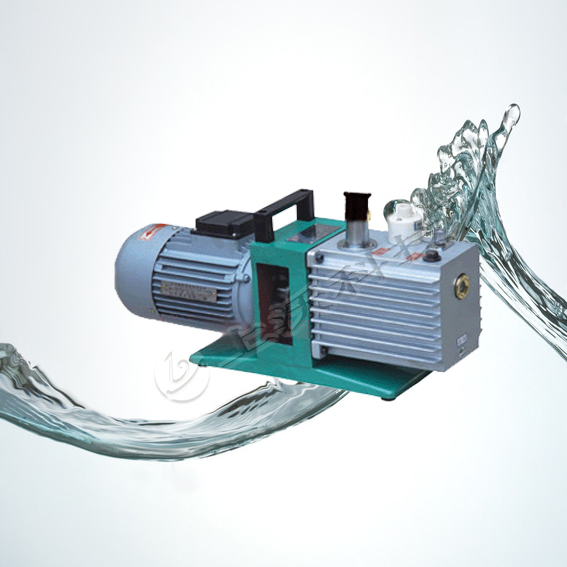

簡要描述：2XZ型直聯旋片式真空泵是用來對密封容器抽除氣體的設備。它可單獨作用，也可作為增壓泵、擴散泵、分子泵等的前級泵，維持泵，鈦泵的預抽泵用?？捎糜陔娬婵掌骷圃?、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。
產品型號：2XZ型產品產地：上海更新時間：2012-05-03訪 問 量：3217產品概述：
2XZ型直聯旋片式真空泵是用來對密封容器抽除氣體的基本設備之一。它可單獨作用，也可作為增壓泵、擴散泵、分子泵等的前級泵，維持泵，鈦泵的預抽泵用?？捎糜陔娬婵掌骷圃?、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點，所以適宜于實驗室里使用。
在環境溫度540范圍內，進氣口壓強小于1.3×103帕的條件下允許長期連續運轉，被抽氣體相對濕度大于90%時，應開氣鎮閥。
直聯旋片真空泵抽氣時進氣口連續暢通大氣運轉不得超過一分種。
直聯旋片真空泵不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的，易爆性的，有毒的氣體。
工作原理：
2XZ型直聯旋片式真空泵系雙級高速直聯結構旋片式真空泵(以下簡稱直聯旋片真空泵)。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
直聯旋片真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
直聯旋片真空泵具有體積小，重量輕、噪聲低，起動方便等優點。此外，還有防止返油的措施(2XZ-8)無防止油封漏油污染場地的措施。
參數性能：
|
型號
|
抽氣
速度
(L／S)
|
極限真空(Pa)
|
轉速
(rpm)
|
工作
電壓
(V)
|
電機
功率
(kw)
|
進氣口
直徑
|
用油量
(L)
|
泵油
溫升
(℃)
|
外形尺寸
|
總重量
|
|||
|
氣鎮關
|
氣鎮開
|
長
|
寬
|
高
|
|||||||||
|
XZ-0.5
|
0.5
|
10
|
|
1400
|
220
|
0.09
|
φ7
|
0.18
|
>40
|
225
|
110
|
220
|
7.2
|
|
XZ-1
|
1
|
10
|
|
1400
|
220
|
0.12
|
φ10
|
0.25
|
>40
|
275
|
110
|
220
|
7.5
|
|
2XZ-0.25
|
0.25
|
6.7×10-1
|
|
|
220
|
0.12
|
φ10
|
0.3
|
>40
|
440
|
125
|
224
|
11
|
|
2XZ-0.5
|
0.5
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.18
|
φ13
|
0.42
|
|
445
|
125
|
256
|
13
|
|
2XZ-1
|
1
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.25
|
φ19
|
0.4
|
>40
|
445
|
125
|
256
|
14
|
|
2XZ-2
|
2
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.37
|
φ19
|
0.48
|
|
478
|
148
|
277
|
20
|
|
2XZ-4
|
4
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.55
|
φ30
|
0.55
|
|
518
|
148
|
277
|
22
|
|
2XZ-8
|
8
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.1
|
φ30
|
0.7
|
>50
|
575
|
185
|
315
|
55
|
| 2XZ-15 |
15
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.5
|
φ40
|
0.8
|
>70
|
578
|
185
|
315
|
55
|
 |
|
外型
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
b
|
b1
|
d1
|
d2
|
M
|
H
|
|
XZ-0.1
|
220
|
40
|
45
|
96
|
55
|
85
|
65
|
85
|
8
|
7
|
|
138
|
|
2XZ-0.25
|
400
|
80
|
110
|
175
|
125
|
125
|
74
|
104
|
10
|
23
|
M6
|
224
|
|
2XZ-0.5
|
445
|
95
|
125
|
215
|
140
|
125
|
86
|
116
|
13
|
23
|
M6
|
256
|
|
2XZ-1
|
445
|
95
|
125
|
215
|
140
|
125
|
86
|
116
|
13
|
23
|
M6
|
256
|
|
2XZ-2
|
478
|
135
|
135
|
223
|
150
|
148
|
96
|
126
|
19
|
23
|
M6
|
277
|
|
2XZ-4
|
518
|
135
|
135
|
263
|
150
|
148
|
96
|
126
|
19
|
23
|
M6
|
277
|
|
2XZ-8
|
575
|
110
|
110
|
450
|
125
|
185
|
150
|
185
|
32
|
23
|
φ9
|
315
|
|
2XZ-15
|
575
|
110
|
110
|
450
|
125
|
185
|
150
|
185
|
32
|
23
|
φ9
|
315
|
