ISG型立式管道離心泵

ISG系列單級單吸立式管道式離心泵產品概述:

   ISG系列(并派生出IRG型管道熱水泵,IHG型立式化工泵，YG型管道油泵)單級單吸立式管道離心泵是利用水利模型,ISG系列單級單吸立式管道式離心泵由于電機與泵直聯,,軸封采用硬合金機械密封.泵采用管道式結構,泵的進出口能像閥門一樣安裝在管路的位置及方向.

ISG系列單級單吸立式管道式離心泵產品特點:

1、泵為立式結構，進出口口徑相同，可象閥門一樣安裝于管路之中，如加上護罩則可置于戶外使用。

2、葉輪直接安裝在電機的長軸上，軸向尺寸短，泵與電機軸承配置合理，能平衡泵運轉產生的徑向和軸向負荷。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐溫機械密封和采用硬質合金材質。

4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母可抽出轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6、可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG系列單級單吸立式管道式離心泵主要用途:

    ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

ISG系列單級單吸立式管道式離心泵工作條件:

1、吸入壓力≤1． 0MPa，或泵系統工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

ISG系列單級單吸立式管道式離心泵型號意義：

ISG系列單級單吸立式管道式離心泵結構說明：

ISG系列單級單吸立式管道式離心泵連接方式：

ISG系列單級單吸立式管道式離心泵安裝方式：

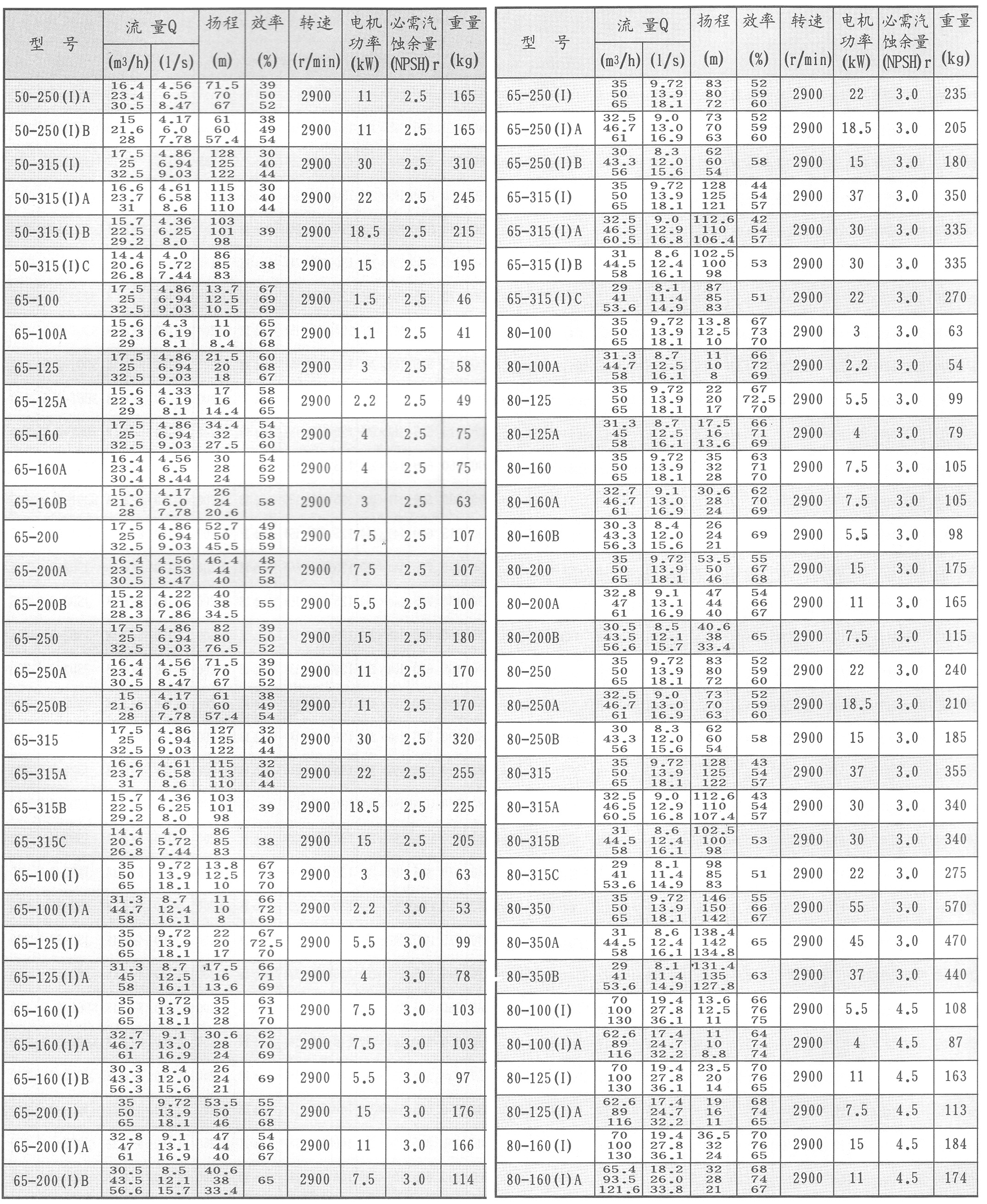

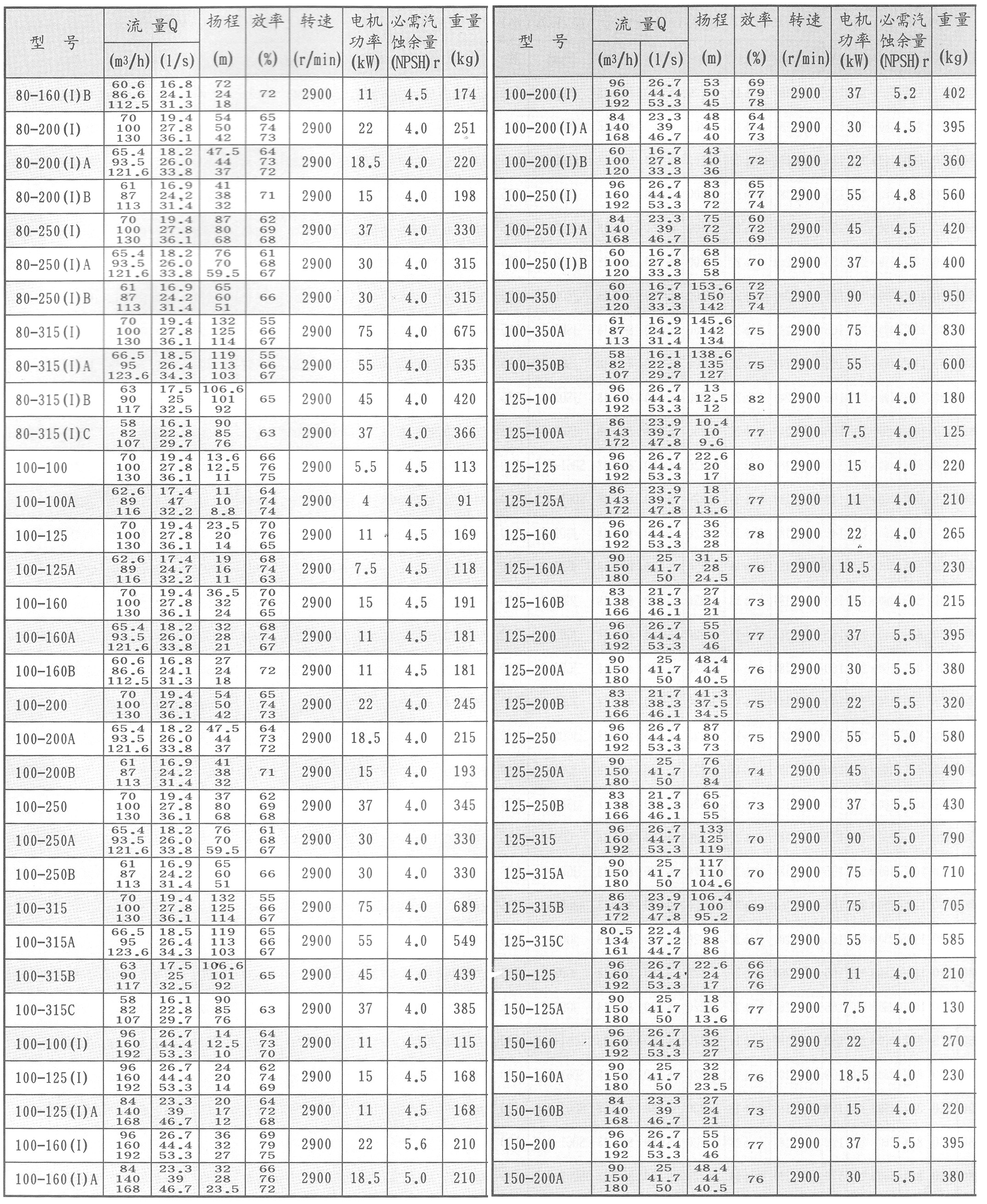

ISG系列單級單吸立式管道式離心泵性能參數：
